En nuestra anterior entrada señalamos como la mitad de las industrias económicas pagan sanciones por energía reactiva. En esta nueva entrada queremos profundizar en los siguientes aspectos: importancia y ventajas del control de la energía reactiva para las empresas; dar un ejemplo que demuestre a las empresas como saber si podrían estar teniendo sobrecostos asociados a la energía reactiva y dar a conocer la solución digital que ofrece Cycle System para dar salida a este tipo de problemáticas.
Importancia del control de la energía reactiva
Los comercializadores están en la obligación de cobrar los excesos de generación de energía reactiva, sin embargo, en un segundo nivel de detalle, este exceso va a depender del nivel de factor de potencia (FP) de las instalaciones, este factor se mide entre 0 y 1, en donde 1 significa es el estado ideal de eficiencia. La norma colombiana establece que el FP debería mantenerse entre 0.97 y 1.
El propósito principal que se busca al controlar el factor de potencia es evitar pérdidas de energía que se traduzcan en mayores costos. Algunos de los problemas que puede generar un nivel bajo de FP son la disminución de la vida útil de los equipos o daños recurrentes en los mismos, ineficiencias del sistema eléctrico, penalizaciones por parte del operador, sobrecalentamiento de conductores, etc.
Determinar el tipo de compensación necesario.
Para mejorar el factor de potencia es necesario realizar una correcta compensación de energía. Primero, es necesario determinar qué tipo de compensación se debe realizar, si es por distorsión de armónicos o por generación de energía reactiva por cargas lineales.
La distorsión armónica puede ser causada por variadores de frecuencia, UPSs, convertidores de potencia, iluminación LED, servidores, soldadores modernos, entre otros.
Por otro lado, las cargas lineales en su funcionamiento normal, o anormal, generan más o menos energía reactiva. Es importante distinguir que tipo de energía reactiva se está generando en exceso, inductiva o capacitiva, dado que la nueva normatividad de la CREG en Colombia penaliza ambos tipos. Por ejemplo, motores o transformadores inyectan inductiva, mientras que los capacitores o bancos de condensadores generan capacitiva. Los balastos antiguos de los bombillos halógenos pueden causar tanto inductiva como capacitiva.
¿Como saber si su empresa tiene afectaciones por reactiva?

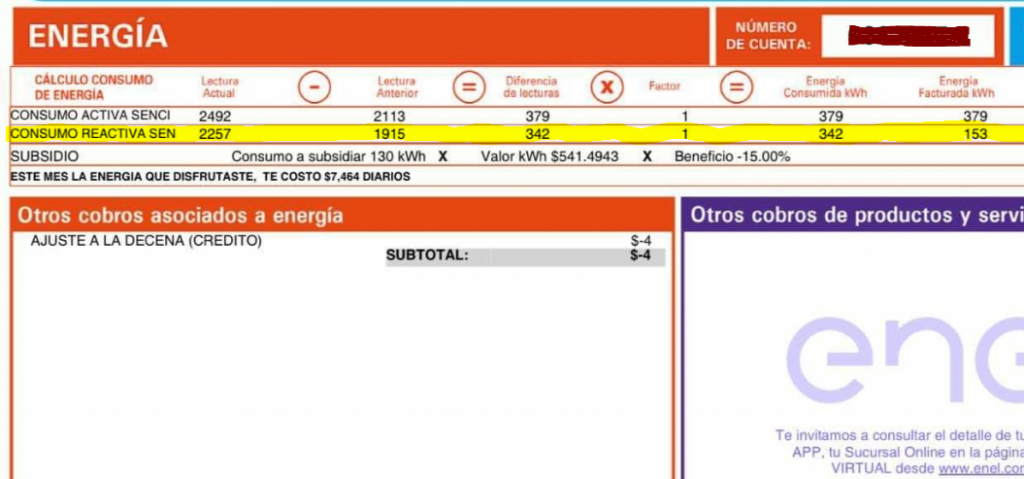

El primer y principal paso que deben tomar las empresas para controlar los sobrecostos por cobros de energía reactiva, es verificar su recibo de energía. En muchas ocasiones las empresas simplemente pagan la factura sin detallar los cobros que la componen. La siguiente imagen es un ejemplo de cómo se ve el cobro en un recibo de energía por consumo de reactiva.
Como se puede ver en la imagen, en la contracara del recibo (al menos en los recibos de la empresa Enel Codensa), en la parte que dice energía, se puede encontrar el valor correspondiente al consumo de energía reactiva. Si en esta sección se encuentra cualquier tipo de valor, es porque para el usuario el consumo de energía reactiva está representando un costo, el cual es necesario monitorear y corregir, para generar ahorros y para evitar que en un futuro haya sanciones más altas en el caso en el que aplique el factor multiplicador.
Solución digital de Cycle System.
Cycle se ha especializado en el desarrollo de software para la digitalización de la energía. La captura de datos o información de la red a través de medidores de energía inteligentes para su procesamiento o análisis, permite llegar a resultados que siempre buscan beneficiar las finanzas del dueño de las instalaciones, ya sea a través de la detección de fallas, fenómenos que estén generando sanciones, puntos de mejora o en general para tomar medidas tendientes a lograr una mayor eficiencia energética.
Para el caso de la auditoria de energía reactiva, Cycle instala un medidor inteligente no invasivo. Inteligente porque la información su sube en tiempo real a internet para ser procesada, y no invasivo porque no requiere cortes de luz para su instalación. Estos analizadores permiten determinar con certeza que fenómenos están afectando el factor de potencia.
Los datos capturados son analizados tanto por herramientas computacionales como por un Ingeniero especializado en el tema, para determinar que fenómenos eléctricos se están presentando, las causas que los están generando y las posibles soluciones para corregirlos. El reporte final se puede descargar de forma digital, así como los datos en crudo, con estos resultados la empresa puede decidir si desea que Cycle implemente los cambios sugeridos o hacerlo con otro proveedor que desee.
